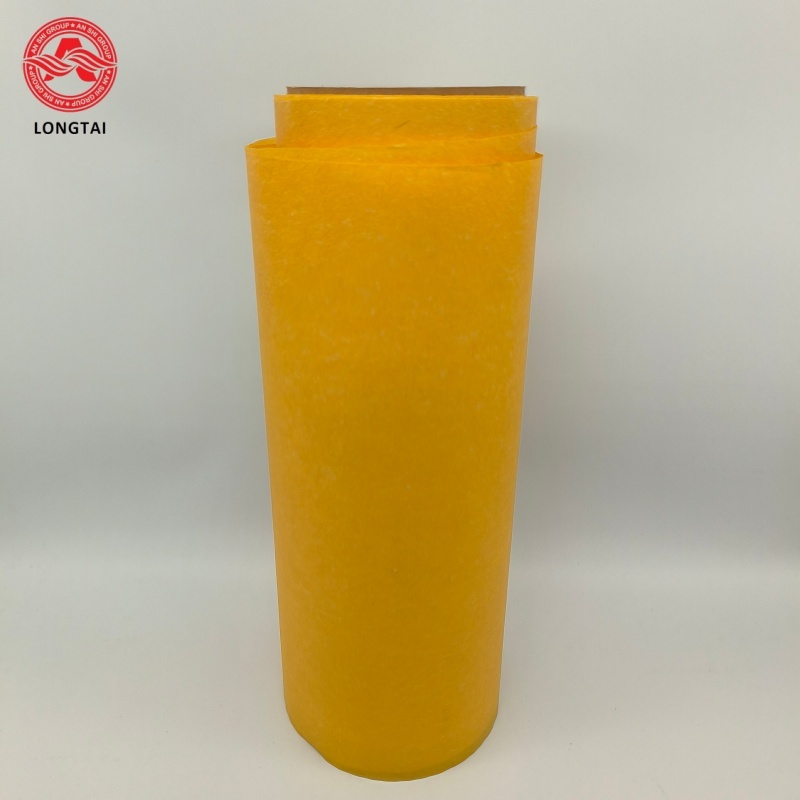

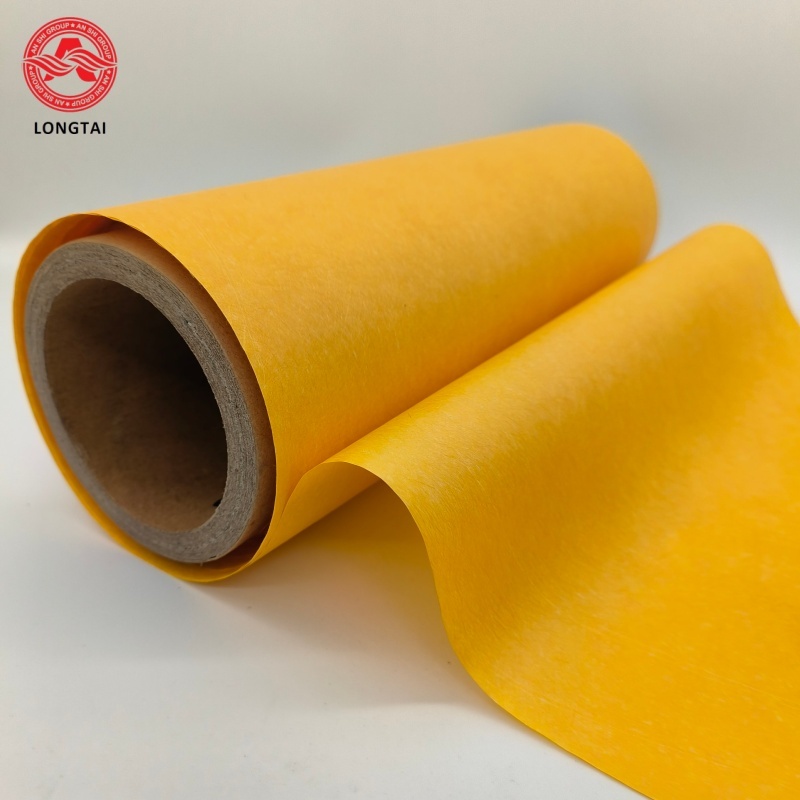

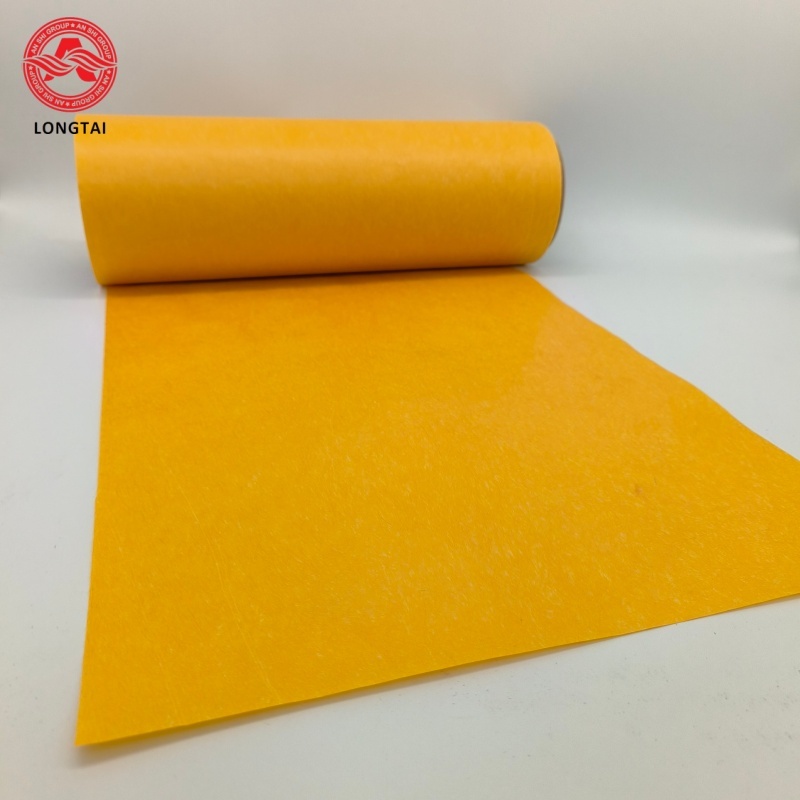

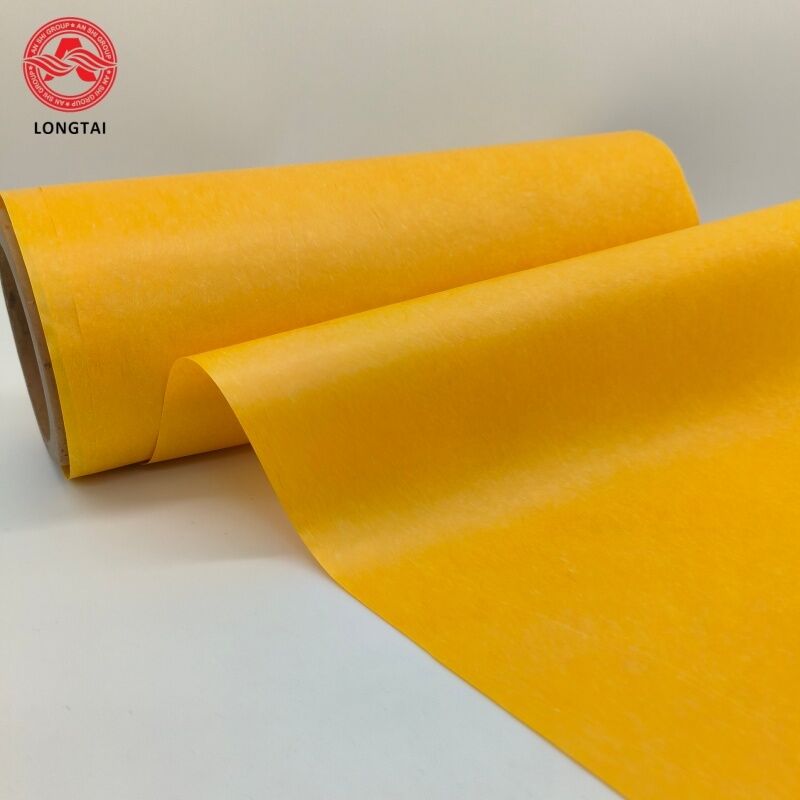

280°C papier polyimide résistant à la chaleur, isolation fiable entre les phases et entre les tours pour le stator moteur

Ce papier isolant à haute performance en polyimide est spécialement développé pour l'isolation par enroulement des transformateurs à haute température de type sec et immergés dans l'huile.Il supporte un fonctionnement continu à long terme à 210°C à 280°C, dépassant largement la limite de résistance thermique des matériaux isolants classiques de la classe H (180°C), classés comme substrat isolant de classe C à très haute résistance thermique.

Fabriqué avec une technologie de formation de fibres de polyimide de haute pureté, il intègre une isolation électrique supérieure, une résistance mécanique et une stabilité thermique.Il surmonte les défauts du papier aramid traditionnel tels que l'atténuation diélectrique, rétrécissement dimensionnel et faible résistance au vieillissement de l'huile à haute température, répondant parfaitement aux exigences d'isolation des zones de point chaud dans les transformateurs de puissance haut de gamme.

• Épaisseur: 0,06 mm ~ 0,3 mm, largeur de coupe personnalisée disponible
• Résistance diélectrique: ≥ 15 kV, performances d'isolation stables à haute température continue
• Propriétés mécaniques: résistance à la traction longitudinale ≥ 160 MPa, résistance à la déchirure > 4 kN/m, flexible pour l'enroulement automatique sans fissuration
• Résistance thermique: température de fonctionnement à long terme 210°C~280°C, pas de ramollissement, de rétrécissement ou de volatilité toxique sous une chaleur élevée persistante
• Résistance chimique: inerte à l'huile isolante du transformateur, imprégnant le vernis, les solvants acides et alcalins, sans pulvérisation ni dégradation après une longue immersion

• Résistance à la chaleur ultra-haute: fonctionnement stable à long terme à 210°C, résistant à l'impact instantané de surchauffe pendant la surcharge du transformateur, allongeant considérablement la durée de vie de l'équipement
• Performance diélectrique fiable: légère chute de tension de rupture sous haute température, haute fréquence et immersion en huile, limitant l'accumulation de charge spatiale et la décharge partielle
• Résistance mécanique exceptionnelle: haute résistance à la traction et à la déchirure, bonne souplesse pour l'enveloppe de bobine et la doublure intercalaire sans dommages
• Faible rétrécissement thermique: dimension stable dans une large plage de températures, aucune déformation après un fonctionnement à haute température à long terme pour sécuriser la structure d'isolation de l'enroulement
• Retardant de flamme et écologique: auto-extinguible, sans halogène et sans émission de gaz nocifs à haute température, conforme aux normes de sécurité incendie pour les transformateurs à sec

Le papier isolant en polyimide sert d'isolation flexible de la doublure interne de la fente, d'isolation entre les tours et de séparateur entre les phases pour les stators.

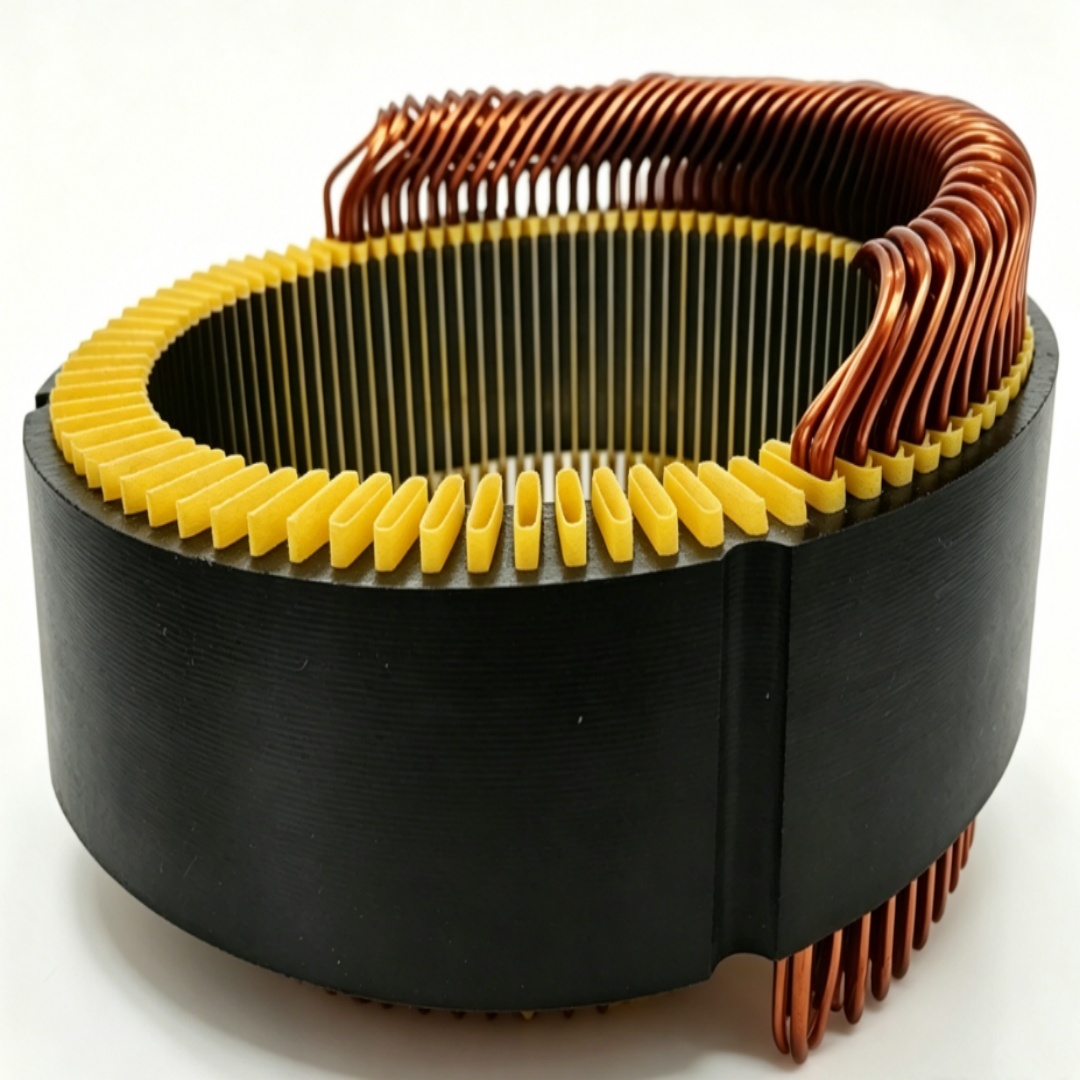

Il agit comme l'isolation principale entre les conducteurs d'enroulement et le noyau du stator (le composant d'isolation moulé en blanc brun montré dans votre stator à fil plat en épingle à cheveux).

1. Isolement des fentes (application de base)

   Enveloppé entre la paroi intérieure du noyau du stator en acier au silicium et les enroulements en cuivre, il isole électriquement la stratification du noyau conducteur des conducteurs d'enroulement pour empêcher les courts-circuits de rupture au sol.Sa propriété souple permet une parfaite conformité au contour irrégulier des fentes de stator, ce qui en fait un matériau indispensable pour les moteurs à fil plat à broche.

2. Isolement interphasique

   Encastrés entre enroulements en cuivre triphasés pour éviter un court-circuit de contact entre conducteurs de phases électriques différentes.

3. Coussinet de finition

   Matte tampon flexible placée au bas des rebords enroulés pour absorber les vibrations et empêcher les bords tranchants du fil de cuivre de se rayer et d'endommager le film isolant de l'émail du fil.

Fonction principale: barrière d'isolation conforme flexible pour isoler les circuits conducteurs, conçue pour les cavités de fente étroites et pliables.
